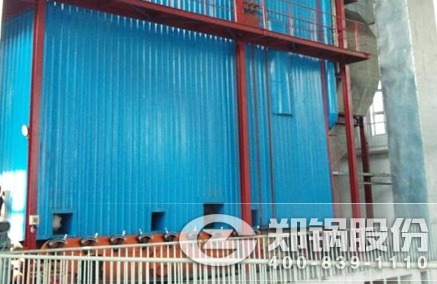

产品简介：

DHL系列角管链条炉排锅炉是环球国际通过对GEF项目的技术引进以及在国内外角管锅炉产品和技术研究的基础上，，，，，，根据我国燃煤链条炉排的技术发展特点和市场需求进行自主创新设计的具有水循环可靠、高效燃烧、低污染排放的大容量层燃链条炉排锅炉节能产品。。。。。。。。

本锅炉具有热效率高，，，，，，运行成本低，，，，，，能长期无故障运行，，，，，，锅炉出口烟尘排放浓度低，，，，，，重量轻，，，，，，基建投资少，，，，，，片装出厂，，，，，，现场安装工作量小，，，，，，安装周期短等特点。。。。。。。。在技术核心上揉和了西安交通大学锅炉研究所提出的二个发明专利，，，，，，相关专利技术如下： 　

基于高温分离的飞灰内循环流化复燃装置　　　　　国家发明专利被受理的申请号：200610043133.2 　

角管式锅炉旗式对流受热面复合等流速设计方法　　国家发明专利被受理的申请号：200610043132.8

产品用途： 　

DHL系列角管链条炉排锅炉产品可用做为城市和工矿企业等集中供热的热源主机，，，，，，单机可供300000-400000m²建筑面积采暖，，，，，，也可作为热电厂高峰锅炉，，，，，，调节城市热网运行。。。。。。。。对于需要大量工艺热水的工矿企业该锅炉也能满足其需求。。。。。。。。

性能优势

1、采用西安交通大学研究的两项锅炉产品设计发明专利：①基于高温分离的飞灰内循环硫化复燃装置；；；；；；②角管式锅炉旗式对流受热面复合等流速设计方法。。。。。。。。 　　

2、采用横梁式炉排，，，，，，炉排运行阻力小！。。。。。。唬唬；；；炉排片冷却效果好，，，，，，故障率低；；；；；；炉排漏“燃料”量小。。。。。。。。燃烧系统生产制造为国内一流厂家专业生产。。。。。。。。 　　

3、锅炉整体采用二次风湍动燃烧设计思路和飞灰高温分离+飞灰内循环流化再燃技术。。。。。。。。 　　

4、锅炉炉体是轻型炉墙结构，，，，，，保温性能好，，，，，，不漏灰，，，，，，环境优良。。。。。。。。 　　

5、该型锅炉可根据用户不同煤种进行炉拱的相应设计。。。。。。。。

技术参数

• 单锅筒横置式角管链条炉排蒸汽锅炉
• 单锅筒横置式角管链条炉排热水锅炉

型号规格	额定蒸发量(t/h)	额定蒸汽压力(MPa)	额定蒸汽温度(℃)	给水温度(℃)	设计燃料	在线订购	出厂方式
DHL20-1.25-AⅡ	20	1.25	194	105	Ⅱ类烟煤		散装
DHL20-1.6-AⅡ	20	1.6	204	105			散装
DHL20-2.5-AⅡ	20	2.5	226	105			散装
DHL35-1.25-AⅡ	35	1.25	194	105			散装
DHL35-1.6-AⅡ	35	1.6	204	105			散装
DHL35-2.5-AⅡ	35	2.5	226	105			散装
DHL45-1.25-AⅡ	45	1.25	194	105			散装
DHL45-1.6-AⅡ	45	1.6	204	105			散装
DHL45-2.5-AⅡ	45	2.5	226	105			散装
DHL75-1.25-AⅡ	75	1.25	194	105			散装
DHL75-1.6-AⅡ	75	1.6	204	105			散装
DHL75-2.5-AⅡ	75	2.5	226	105			散装

型号规格	额定热功率(MW)	额定出水压力(MPa)	出水温度(℃)	回水温度(℃)	设计燃料	在线订购	出厂方式
DHL14-1.25/130/70-AⅡ	14	1.25	130	70	Ⅱ类烟煤		散装
DHL29-1.6/130/70-A	29	1.6	130	70	烟煤		散装
DHL29-1.25/130/70-AⅡ	29	1.25	130	70	Ⅱ类烟煤		散装
DHL46-1.6/130/70-A	46	1.6	130	70	烟煤		散装
DHL46-1.6/150/90-AⅡ	46	1.6	150	90	Ⅱ类烟煤		散装
DHL58-1.6/130/70-AⅡ	58	1.6	130	70	Ⅱ类烟煤		散装
DHL58-1.6/150/90-AⅡ	58	1.6	150	90	Ⅱ类烟煤		散装
DHL70-1.6/130/70-AⅡ	70	1.6	130	70	Ⅱ类烟煤		散装
DHL70-1.6/150/90-AⅡ	70	1.6	150	90	Ⅱ类烟煤		散装
DHL116-1.6/130/70-AⅡ	116	1.6	130	70	Ⅱ类烟煤		散装
