1、工程概况

为满足河南某产业集聚区企业生产用汽和城区采暖的需要，，，，，，，本文仅以一台110t/h蒸汽锅炉，，，，，，，燃气、燃煤、燃油、电加热四种方式为例进行方案比较，，，，，，，锅炉的参数暂定为1.3MPa，，，，，，，350℃。。。。。。。

2、锅炉型式比较

2.1 锅炉型式

针对本工程用汽要求，，，，，，，目前可以利用的锅炉型式有燃煤锅炉、燃油燃气锅炉、电锅炉，，，，，，，下文主要对这四种锅炉类型方案进行技术和经济比较。。。。。。。

2.2 锅炉方案

2.2.1 方案一：燃煤锅炉

本工程燃煤锅炉选用的110t/h链条炉，，，，，，，系统较复杂，，，，，，，辅助设备较多，，，，，，，锅炉房运行、维护工作量较大，，，，，，，为满足环保要求，，，，，，，还需要建设脱硝、除尘和脱硫等配套设施，，，，，，，锅炉房的建设规模较大，，，，，，，主要设备如下：

(1)锅炉本体;

(2)斗提上煤机;

(3)送风机;

(4)引风机;

(5)SNCR;

(6)布袋除尘器;

(7)脱硫塔;

(8)除渣机;

(9)给水泵;

(10)给水箱;

(11)除氧器;

(12)排污扩容器;

(13) 烟囱;

2.2.1.1系统流程

燃煤锅炉方案系统流程为：斗提上煤机将煤翻倒在煤斗中，，，，，，，送至锅炉的炉排，，，，，，，送风机给锅炉提供燃烧所需的空气，，，，，，，燃烧所产生的烟气通过经过SNCR装置脱硝、布袋除尘器除尘、脱硫塔脱硫后、经烟囱排放。。。。。。。锅炉燃烧产生的炉渣通过除渣机清除。。。。。。。给水箱中的给水，，，，，，，加药除氧后，，，，，，，经给水泵升压，，，，，，，进入锅炉，，，，，，，通过蒸发受热面吸收燃油燃烧释放的能量，，，，，，，形成过热蒸汽，，，，，，，通过热网管线，，，，，，，蒸汽被送往用户。。。。。。。

2.2.1.2工程占地

燃煤锅炉方案，，，，，，，建筑主要为锅炉房，，，，，，，烟气处理区和储煤区。。。。。。。

• 锅炉房：考虑管道布置、设备检修、控制室占地等综合因素，，，，，，，锅炉房占地约25mx22m，，，，，，，面积770m2，，，，，，，高度为10m。。。。。。。脱硝装置15mx10m。。。。。。。
• 烟气处理区：包括送风机、布袋除尘器、脱硫塔、脱硫辅助系统、引风机以及引风机后的45m高的钢烟囱，，，，，，，占地约20mx35m，，，，，，，面积700m2，，，，，，，
• 储煤区：经初步计算储煤区占地约20mx20m，，，，，，，考虑和大机组公用，，，，，，，或者采临时堆放的措施，，，，，，，本次暂不计列该储煤区的占地。。。。。。。

2.2.3 方案二：燃气锅炉

燃气锅炉与燃油锅炉大致相同，，，，，，，只是燃料不同，，，，，，，但涉及到厂址附近天燃气管线接口问题，，，，，，，经调研，，，，，，，天然气公司将天然气管道接至本项目的厂房外，，，，，，，本项目暂不考虑调压站。。。。。。。主要设备如下：

(1) 锅炉本体;

(2) 给水泵;

(3) 送风机;

(4) 给水箱;

(5) 排污扩容器;

(6) 烟囱;

2.2.3.1 系统流程

燃气锅炉方案系统流程为：燃气输送至燃烧器;调风器形成的空气旋转气流，，，，，，，与燃油扰动混合，，，，，，，形成强烈燃烧;燃烧产生的烟气通过15m高的钢制烟囱就地排放;给水箱中的给水，，，，，，，加药除氧后，，，，，，，经给水泵升压，，，，，，，进入锅炉，，，，，，，通过蒸发受热面吸收燃油燃烧释放的能量，，，，，，，形成过热蒸汽，，，，，，，通过热网管线，，，，，，，蒸汽被送往用户。。。。。。。

2.2.3.2工程占地

燃气锅炉方案，，，，，，，建筑主要为锅炉房。。。。。。。

锅炉房：考虑管道布置、设备检修、控制室占地等综合因素，，，，，，，锅炉房占地22mx16m，，，，，，，面积352m2，，，，，，，高度为9m。。。。。。。锅炉房外设立钢制烟囱，，，，，，，高度为15m，，，，，，，直径为1m。。。。。。。

2.2.4方案三：电锅炉

电锅炉系统简单，，，，，，，辅助设备较少，，，，，，，经调研厂址附近有10kv线路，，，，，，，可直接给电锅炉供电，，，，，，，主要设备包括如下：

(1) 锅炉本体;

(2) 除氧器;

(3) 排污罐;

(4) 给水泵

(5)补水泵;

(6) 加药罐;

2.2.4.1系统流程

电极锅炉：补水泵将加药罐中加药后的水输送至除氧器;给水在除氧器中加热、除氧后，，，，，，，经给水泵升压，，，，，，，进入锅炉底部贮水区域;炉水通过循环泵从外筒进入内筒，，，，，，，锅炉内筒里的三相电极浸在水中，，，，，，，三相电极通电后直接加热具有一定电导率的炉水，，，，，，，在电流的作用下，，，，，，，炉水被迅速加热，，，，，，，产生高品质的蒸汽，，，，，，，见图2.2.4。。。。。。。

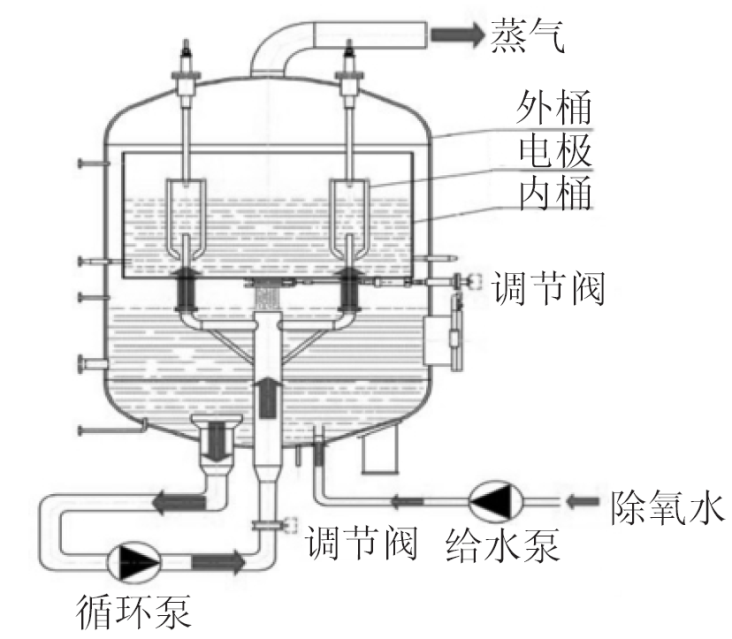

图2.2.4电极锅炉原理图

2.2.4.2工程占地

考虑管道布置、设备检修、控制室以及室外变压器占地等综合因素，，，，，，，电锅炉总体占地11mx16m，，，，，，，约176m2。。。。。。。

2.3 经济性比较

2.3.1 初投资

2.3.2运行费用

注：1.电度电价按0.6428元/kw计算;630kvA变压器基本电价630x20=12600元/月;400kvA变压器基本电价400x20=8000元/月;

2.标煤煤价按700元/t计算;

3.油价按7000元/t计算;

4.天然气按2.66元/Nm3计算;

5.日利用小时数按22h计算;

6.年利用小时数按8000h计算。。。。。。。

2.4 小结

通过对燃煤、燃油、燃气和电锅炉在系统、初投资和运行费用上的比较可以看出，，，，，，，燃煤锅炉虽然运行费用最低，，，，，，，但锅炉结构最复杂，，，，，，，辅助设备最多，，，，，，，锅炉房运行、维护工作量较大，，，，，，，为满足环保要求，，，，，，，还需要建设脱硝、除尘和脱硫等配套设施，，，，，，，锅炉房的建设规模较大，，，，，，，燃煤锅炉的初投资最高;燃油锅炉在不计列含油区投资的情况下初投资最省，，，，，，，但其运行费用最高;燃气锅炉的初投资费用稍高于燃油锅炉，，，，，，，但其运行费用仅是燃油锅炉的一半;电锅炉的初投资仅次于燃煤锅炉。。。。。。。从年运行费用上统计，，，，，，，燃油锅炉是燃煤锅炉的6.25倍、电锅炉是燃煤锅炉的5.7倍、燃气锅炉是燃煤锅炉的3.02倍。。。。。。。
